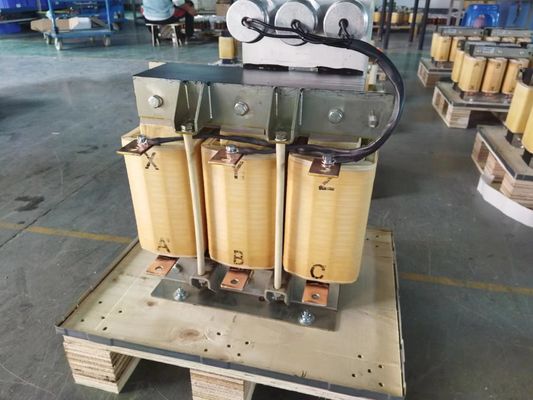

INOMAX Shunt Passive Filter Độ bền cao cho cáp dài khoảng cách 1000 mét

giới thiệu bộ lọc sóng sinus

Bộ lọc sóng sinus (còn được gọi là bộ lọc sinus) là các thành phần thụ động được sử dụng để cung cấp các mạch điện với tần số chính xác để đảm bảo hiệu suất tối ưu.Chúng là các thiết bị thông qua thấp có nghĩa là chúng cho phép tín hiệu tần số thấp đi qua nhưng chặn hoặc cản trở tín hiệu tần số cao.

Các mạch đòi hỏi cáp dài hơn thường có bộ lọc xoang để chuyển đổi tín hiệu điều chế chiều rộng xung hình chữ nhật (PWM) thành điện áp sóng mịn.Điều này sẽ ngăn ngừa thiệt hại mạch sớm và kéo dài tuổi thọ của động cơ AC bằng cách giảm căng thẳng trên cách nhiệt của động cơ.

Các bộ lọc xoang được sử dụng để làm gì?

Các bộ lọc xoang bảo vệ các vòng cuộn và vòng bi của động cơ khỏi bị hư hỏng do tăng điện áp, tháo dây cáp, mất điện và quá nóng.,máy vận chuyển, máy nén, thang máy và cần cẩu.

Inomax Sinus Wave Filters

Inomax Sinus Wave Filters cung cấp nguồn cung cấp năng lượng sinusoidal sạch hơn cho động cơ của bạn. Điều này làm giảm sự tích tụ nhiệt, mở rộng phạm vi cáp và giảm thiểu tiếng ồn. Thưởng thức sức khỏe động cơ được cải thiện, hiệu suất hệ thống,và đáp ứng các quy định EMI nghiêm ngặt hơn với bộ lọc Inomax.

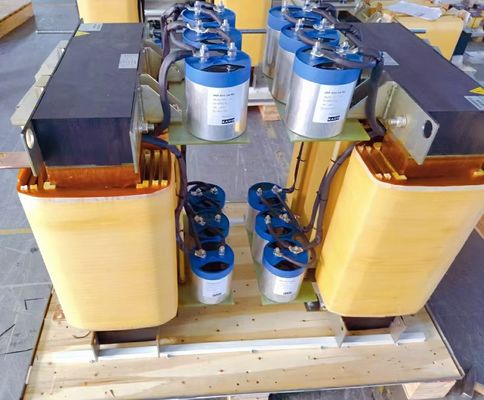

Inomax Sinus Wave Filters là lý tưởng cho các ứng dụng đòi hỏi các hình dạng sóng đầu ra sinusoidal. Chúng có thể xử lý một phạm vi tần số rộng, từ 50 Hz / 100 Hz / 200 Hz tiêu chuẩn cho đến 1,600 HzĐiều này đạt được thông qua việc sử dụng các mô-đun tụ và bộ cáp được thiết kế cẩn thận.

Các bộ lọc của chúng tôi được xây dựng để xử lý điện áp định mức 220V 400V 440V 480V 525V 690V AC và có sẵn trong các chỉ số hiện tại từ 1.3A đến 710A, làm cho chúng phù hợp với các ứng dụng khác nhau.

Đánh giá dòng và điện áp

Bộ lọc sóng sinus tiêu chuẩn của Inomax được thiết kế để áp dụng với các động cơ truyền động tiêu chuẩn được sử dụng phổ biến nhất và các động cơ có sẵn trên thị trường toàn cầu.Đối với các yêu cầu chuyên dụng và đặc biệt Inomax thiết kế bộ lọc sóng sinus tùy chỉnh phù hợp với các eeds cụ thể.

Về nguyên tắc, dòng điện động cơ danh nghĩa và chu kỳ làm việc là xác định
kích thước của bộ lọc đầu ra Inomax bộ lọc vải sinus được định giá cho 150% quá tải trong 1 phút, một mỗi giờ.Trên 150% dòng điện định giá độ bão hòa của độ thấm có thể đạt được và phá hủy các apacitors.
Nó được khuyến cáo rằng dòng điện danh nghĩa của bộ lọc sóng sinus phải là
bằng hoặc lớn hơn dòng điện động cơ danh nghĩa và phải tương ứng và tương thích với các chỉ số và khả năng chu kỳ làm việc của động cơ truyền động.
Đối với các động cơ truyền động cung cấp cho các biến áp cách ly, chọn bộ lọc sóng sinus với dòng điện định lượng bằng hoặc lớn hơn dòng điện chính của biến áp.

Chọn bộ lọc sóng sinus

Về điện áp, Inomax cung cấp bộ lọc sóng sinus cho các ứng dụng 400 VAC, 500 VAC, 600 VAC và 690 VAC.ở điện áp > 500 VAC bộ lọc sóng sinus được khuyến cáo, để bảo vệ cách nhiệt vòng xoắn động cơ chống lại đỉnh điện áp cao.
Trong trường hợp lựa chọn động cơ đã được thực hiện trước khi lựa chọn bộ lọc sóng sinus, cách thông thường là kích thước bộ lọc sóng sinus cho động cơ tương ứng.lựa chọn công suất thích hợp phụ thuộc vào một mặt trên các thông số kỹ thuật liên quan đến ổ đĩa, ví dụ như dòng điện, điện áp, tần số đường dây, tần số chuyển động động cơ, tần số động cơ, điều kiện môi trường (nồng độ,độ cao) và mặt khác về các yêu cầu về hiệu suất động cơ và ứng dụngNgoài ra, chiều dài cáp động cơ, loại cáp, loại động cơ và một số yêu cầu ứng dụng đặc biệt cần được xem xét.
