| Brand Name: | INOMAX |
| Model Number: | TỐI ĐA500 |
| MOQ: | 1 |
| giá bán: | USD200-USD150000 |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 5-500PCS tùy thuộc vào sức mạnh |

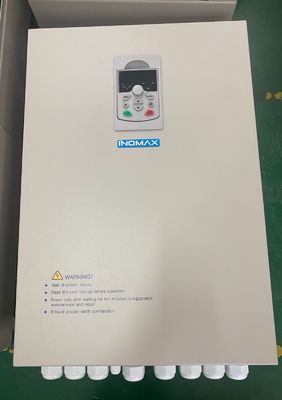

Inomax mục đích chung VFD MAX500 seris tính năng ổ AC
Thông số kỹ thuật của dòng xe INOMAX MAX500 có tốc độ biến đổi:
Các thông số kỹ thuật của MAX500 VFD
INOMAX động cơ tốc độ biến động điện áp thấp dòng MAX500 ứng dụng AC VFD:
Inomax có đủ hàng tồn kho, có thể giao nhanh.
RFQ của VFD
Variable Frequency Drive là gì?
Variable Frequency Drive (VFD) là một loại bộ điều khiển động cơ điều khiển một động cơ điện bằng cách thay đổi tần số và điện áp cung cấp cho động cơ điện.Các tên khác cho một VFD là variable speed drive, ổ đĩa tốc độ điều chỉnh, ổ đĩa tần số điều chỉnh, ổ AC, microdrive và biến tần.
Tần số (hoặc hertz) có liên quan trực tiếp đến tốc độ của động cơ (RPM).Nếu một ứng dụng không yêu cầu một động cơ điện chạy ở tốc độ đầy đủ, VFD có thể được sử dụng để giảm tần số và điện áp để đáp ứng các yêu cầu của tải trọng động cơ điện.VFD có thể đơn giản là tăng hoặc giảm tốc độ động cơ để đáp ứng yêu cầu tốc độ.
Động cơ tần số biến hoạt động như thế nào?
Giai đoạn đầu tiên của động cơ AC tần số biến, hoặc VFD, là bộ chuyển đổi.Chúng cho phép dòng chảy chỉ theo một hướng.Ví dụ, bất cứ khi nào điện áp giai đoạn A (điện áp tương tự như áp suất trong hệ thống ống nước) tích cực hơn điện áp giai đoạn B hoặc C,sau đó diode sẽ mở ra và cho phép dòng chảyKhi B-phase trở nên tích cực hơn A-phase, thì B-phase diode sẽ mở và A-phase diode sẽ đóng.chúng ta có được sáu dòng impulses khi mỗi diode mở và đóng. Đây được gọi là một VFD sáu xung, đó là cấu hình tiêu chuẩn cho các ổ đĩa tần số biến hiện tại.
Hãy giả sử rằng ổ đĩa đang hoạt động trên một hệ thống điện 480V. Đánh giá 480V là rms hoặc gốc bình quân bình phương. Các đỉnh trên một hệ thống 480V là 679V. Như bạn có thể thấy,Bus DC VFD có điện áp DC với sóng ACĐiện áp chạy trong khoảng 580V và 680V.
Chúng ta có thể loại bỏ sóng AC trên xe buýt DC bằng cách thêm một tụ điện.Bộ tụ này hấp thụ sóng ac và cung cấp một điện áp dc trơn tru. Đường sóng AC trên bus DC thường ít hơn 3 Volt. Do đó, điện áp trên bus DC trở thành khoảng 650VDC.Điện áp thực tế sẽ phụ thuộc vào mức độ điện áp của dòng AC cung cấp cho ổ đĩa, mức độ mất cân bằng điện áp trên hệ thống điện, tải trọng động cơ, trở ngại của hệ thống điện và bất kỳ lò phản ứng hoặc bộ lọc hài hòa nào trên ổ đĩa.
Chuyển đổi cầu diode chuyển đổi AC sang DC, đôi khi chỉ được gọi là chuyển đổi.nhưng để phân biệt nó với bộ chuyển đổi diodeNó đã trở nên phổ biến trong ngành công nghiệp để đề cập đến bất kỳ bộ chuyển đổi DC-to-AC như một biến tần.
Lưu ý rằng trong một VFD thực sự, các công tắc được hiển thị thực sự sẽ là các transistor.
Khi chúng ta đóng một trong những công tắc trên cùng trong biến tần, giai đoạn đó của động cơ được kết nối với bus DC dương và điện áp trên giai đoạn đó trở nên dương.Khi chúng tôi đóng một trong những công tắc dưới cùng trong các chuyển đổiDo đó, chúng ta có thể làm cho bất kỳ pha nào trên động cơ trở nên tích cực hoặc tiêu cực theo ý muốn và do đó có thể tạo ra tần số mà chúng ta muốn.Vậy, chúng ta có thể làm cho bất kỳ pha nào là dương, âm, hoặc bằng không.
Sóng sinus màu xanh được hiển thị chỉ cho mục đích so sánh.
Lưu ý rằng đầu ra từ VFD là dạng sóng hình chữ nhật.Hình dạng sóng hình chữ nhật này sẽ không phải là một sự lựa chọn tốt cho một hệ thống phân phối mục đích chung, nhưng hoàn toàn thích hợp cho một động cơ.
Nếu chúng ta muốn giảm tần số động cơ xuống 30 Hz, thì chúng ta chỉ cần chuyển đổi các transistor đầu ra biến tần chậm hơn.sau đó chúng ta cũng phải giảm điện áp xuống còn 240V để duy trì tỷ lệ V / Hz (xem bài thuyết trình VFD Motor Theory để biết thêm về điều này)Làm thế nào chúng ta sẽ giảm điện áp nếu điện áp duy nhất chúng ta có là 650VDC?
Điều này được gọi là Phương pháp điều chỉnh chiều rộng xung hoặc PWM. Hãy tưởng tượng rằng chúng ta có thể kiểm soát áp suất trong một đường dẫn nước bằng cách bật và tắt van với tốc độ cao.Mặc dù điều này sẽ không thực tế cho hệ thống ống nước, nó hoạt động rất tốt cho VFD. Lưu ý rằng trong nửa chu kỳ đầu tiên, điện áp là ON một nửa thời gian và OFF một nửa thời gian.Bằng cách phát ra, chúng ta có thể đạt được bất kỳ điện áp trung bình nào trên đầu ra của VFD.
Tại sao tôi nên dùng VFD?
1 - Giảm tiêu thụ và chi phí năng lượng
Nếu bạn có một ứng dụng mà không cần phải chạy ở tốc độ đầy đủ, thì bạn có thể cắt giảm chi phí năng lượng bằng cách điều khiển động cơ với một ổ đĩa tần số biến,đó là một trong những lợi ích của Variable Frequency Drives. VFD cho phép bạn phù hợp với tốc độ của các thiết bị động cơ theo yêu cầu tải. Không có phương pháp khác của AC điều khiển động cơ điện cho phép bạn thực hiện điều này.
Các hệ thống động cơ điện chịu trách nhiệm cho hơn 65% lượng điện tiêu thụ trong ngành công nghiệp ngày nay.Tối ưu hóa hệ thống điều khiển động cơ bằng cách cài đặt hoặc nâng cấp lên VFD có thể giảm mức tiêu thụ năng lượng trong cơ sở của bạn tới 70%Ngoài ra, việc sử dụng VFD cải thiện chất lượng sản phẩm và giảm chi phí sản xuất.Lợi nhuận đầu tư cho các thiết bị VFD có thể chỉ là 6 tháng.
2 - Tăng sản lượng thông qua kiểm soát quy trình chặt chẽ hơn
Bằng cách vận hành động cơ của bạn với tốc độ hiệu quả nhất cho ứng dụng của bạn, sẽ có ít lỗi hơn, và do đó, mức sản xuất sẽ tăng lên, giúp công ty của bạn có doanh thu cao hơn.Trên dây chuyền vận chuyển và dây đai bạn loại bỏ cú sốc trên khởi động cho phép cao thông qua đặt.
3 - Mở rộng tuổi thọ thiết bị và giảm bảo trì
Thiết bị của bạn sẽ tồn tại lâu hơn và sẽ có ít thời gian ngừng hoạt động do bảo trì khi nó được điều khiển bởi VFD đảm bảo tốc độ áp dụng động cơ tối ưu.Bởi vì VFDs kiểm soát tối ưu của các động cơ tần số và điện áp, VFD sẽ cung cấp bảo vệ tốt hơn cho động cơ của bạn từ các vấn đề như quá tải điện nhiệt, bảo vệ pha, dưới điện áp, quá áp, vvKhi bạn bắt đầu một tải với một VFD bạn sẽ không phải chịu động cơ hoặc tải được thúc đẩy để ¢ sốc ngay lập tức ¢ của trên đường dây bắt đầu, nhưng có thể bắt đầu trơn tru, do đó loại bỏ dây đai, bánh răng và mang mặc.Nó cũng là một cách tuyệt vời để giảm và / hoặc loại bỏ búa nước vì chúng ta có thể có chu kỳ gia tốc và giảm tốc trơn tru.
