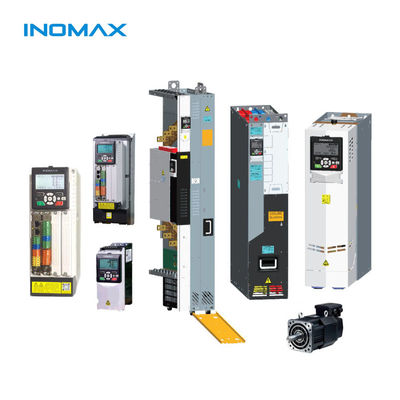

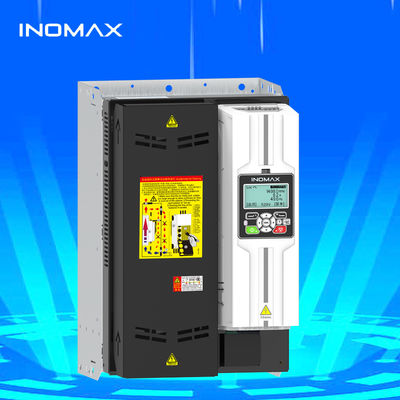

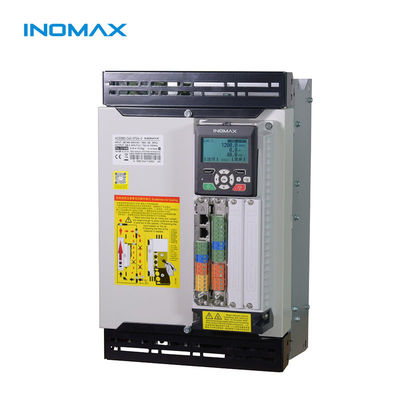

Biến tần hạ thế 500KW-1000KW cho động cơ PMSM với nguồn 3 pha 220V-690V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
giá bán:	$500

Detail Information

Mô tả sản phẩm

Detail Information

Nguồn gốc:

Trung Quốc

Chứng nhận:

Chế độ điều khiển:

Kiểm soát bù trượt, điều khiển V/F, điều khiển vectơ không cảm biến, kiểm soát mô -men xoắn trực tiế

Điện áp danh nghĩa:

220 V, 380V, 690, 1140

Pha sức mạnh:

Sức mạnh định mức:

1.5KW-5000KW

Kích thước:

167,5*185,8*80mm

Phạm vi năng lượng:

0,75kW-5000kW

Phạm vi điện áp:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Loại giao thức:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Đáp ứng mô -men xoắn:

dưới 5 ms

Độ chính xác tốc độ:

Ít hơn 0,5%

Phản ứng động:

0,7% s

Phạm vi tần số:

0 ~ 1000Hz

Độ phân giải tần số:

0,01Hz

Đầu vào thdi:

<5%

Mô -men xoắn đầu ra:

Mô -men xoắn 2 lần theo tốc độ không

Làm nổi bật:

Biến tần 500KW-1000KW

Biến tần 220V-690V

Máy biến tần số 3 pha

Mô tả sản phẩm

Biến tần AC 500KW-1000KW cho Động cơ PMSM Điện áp Thấp

Bộ truyền động DTC hiệu suất cao được thiết kế cho các ứng dụng công nghiệp phức tạp, yêu cầu kiểm soát tốc độ, lực căng và vị trí chính xác.

Tham chiếu mô hình	ACS880 abb tương tự
Loại sản phẩm	Bộ truyền động DTC hiệu suất cao
Ứng dụng	Phức tạp, Chịu tải nặng, Điều khiển tốc độ, Điều khiển lực căng, Điều khiển vị trí, Điều khiển nâng hạ, DTC, STO, Điều khiển mô-men xoắn theo hướng, Tắt mô-men xoắn an toàn
Dải công suất	0.75KW-5000KW
Điện áp	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Chế độ điều khiển	Điều khiển DTC, Điều khiển vector
Giao thức	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Bảo hành	24 tháng

Ưu điểm của Bộ truyền động ACS880 DTC (2.2KW-5000KW)

Công nghệ điều khiển mô-men xoắn trực tiếp tương đương với hệ thống ABB
Tương thích với tất cả các động cơ AC sóng sin bao gồm động cơ IM/PM/SynRM/Servo
Bộ biến tần bốn góc phần tư với phản hồi năng lượng để tiết kiệm năng lượng và giảm hài

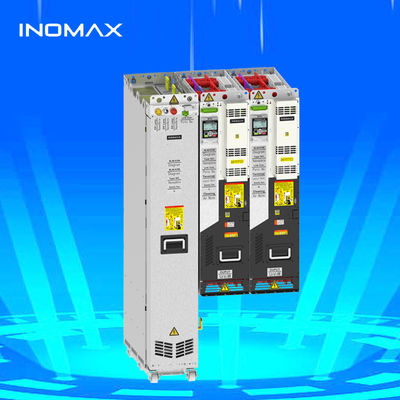

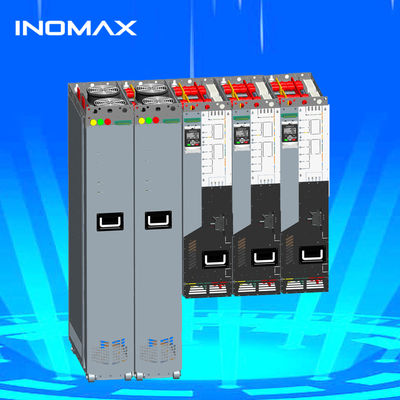

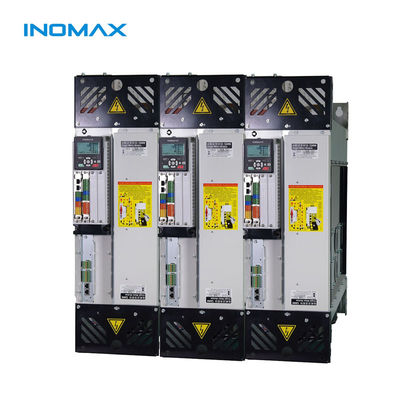

Hỗ trợ cấu hình loại xếp chồng hoặc mô-đun đa truyền động
Vận hành 380V-690V từ 0.75KW-5000KW
Bộ lọc EMC, bộ phản kháng DC và bộ phận phanh tích hợp
Hỗ trợ nhiều giao thức truyền thông: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
Mô-men xoắn 2x ở tốc độ bằng không mà không cần điều khiển cảm biến
Thời gian đáp ứng mô-men xoắn<5ms cho các ứng dụng không cảm biến (độ lặp lại mô-men xoắn 1%)
Độ chính xác đáp ứng động vòng tốc độ: 0.7%
Độ chính xác tốc độ không cảm biến<0.5% (loại bỏ cảm biến trong 95% ứng dụng)
Công nghệ điều khiển từ thông yếu tiên tiến để tiết kiệm năng lượng và giảm tiếng ồn động cơ
Quạt điều khiển nhiệt độ thông minh để tiết kiệm năng lượng và kéo dài tuổi thọ của bộ truyền động
Chức năng lập trình logic tích hợp giúp giảm nhu cầu về PLC bên ngoài
Macro thông số ứng dụng được cấu hình sẵn để vận hành nhanh hơn

Ứng dụng công nghiệp

ACS 880 với chức năng điều khiển mô-men xoắn trực tiếp và tiết kiệm năng lượng có tính năng tái tạo và phản hồi năng lượng bốn góc phần tư, với bộ lọc và bộ phản kháng tích hợp. Lý tưởng cho các ứng dụng đòi hỏi khắt khe trong:

Sản xuất thép
Sản xuất xi măng
Chế biến hóa chất
Hoạt động Dầu khí
Phát điện
Sản xuất Polymer & Cao su
Nhà máy bột giấy & giấy
Chế biến đường
Hoạt động Khoáng sản & Khai thác mỏ

Kinh nghiệm dự án luyện kim

Quá trình sản xuất thép bằng lò chuyển đổi tại Nhà máy Thép Hà Nam Yaxin yêu cầu kiểm soát chính xác để sản xuất thép nóng chảy chất lượng. Hệ thống có các tính năng:

4 động cơ biến tần 90KW để quay liên tục 360°
Định vị chính xác tại bất kỳ điểm nào với điều chỉnh tốc độ
Khóa liên động an toàn với ống phun oxy, xe gàu và chụp hút khói
Vận hành chịu lỗi để hoàn thành chu trình sản xuất thép hiện tại trong khi xảy ra lỗi
Giảm xóc tải trọng va đập và rung xoắn

Triển khai giải pháp

Cấu hình điều khiển master/slave với giao tiếp nội bộ giữa các bộ truyền động đảm bảo đồng bộ tuyệt đối của cả 4 động cơ. Bộ biến tần chủ điều chỉnh tốc độ và đầu ra mô-men xoắn trong khi các bộ biến tần slave theo dõi phản hồi mô-men xoắn, loại bỏ các vấn đề "gật gù" và "rung lắc".

Ứng dụng nhà máy cán

Dự án nhà máy cán đảo chiều 20 trục với công nghệ truyền động tái tạo:

1 động cơ quấn chính 1900kW
2 động cơ quấn 2000kW
1 động cơ tháo cuộn 250kW
Điện áp đầu vào 690VAC
Độ chính xác điều khiển lực căng<1%
Tốc độ dây chuyền cán tối đa: 600m/phút
Thiết kế hệ thống: 5x AFE + 16x biến tần SMM

Kinh nghiệm về tời mỏ

Tập đoàn SIEMAG TECBERG đã chọn bộ truyền động của chúng tôi cho các hệ thống nâng trục yêu cầu:

Vận hành hài thấp
Mô-men xoắn cao ở tần số thấp
Điều khiển tốc độ chậm chính xác để đảm bảo an toàn

Dự án băng thử nghiệm động cơ

Hệ thống có hai động cơ (MUT và DM) với tốc độ và mô-men xoắn được quản lý bằng bộ điều khiển, cho phép:

Kiểm tra độ bền và tính chất cơ học
Đánh giá hiệu suất tăng nhiệt độ và quá tải
Phân tích hiệu suất làm suy yếu từ trường và hiệu quả
Hiển thị thời gian thực điện áp, dòng điện, mô-men xoắn, tốc độ, công suất và hiệu suất

Lựa chọn VFD cho băng thử nghiệm

Các thành phần chính:

Bộ chỉnh lưu Active Front End (AFE) với bộ lọc LCL (THDi<5%)
2 đơn vị công suất với dải đầu ra 0-1000Hz (độ phân giải 0.01Hz)
Phản hồi mô-men xoắn vòng hở<20ms
Bộ điều khiển chỉnh lưu (RCU) và Bộ điều khiển biến tần (ICU)

Ưu điểm của truyền động tái tạo 4Q

Tiết kiệm năng lượng đáng kể thông qua phản hồi lưới
Đặc tính tải hai chiều
Dải thích ứng tốc độ rộng (mô-men xoắn định mức từ không đến 5-6x làm suy yếu từ trường)
Tốc độ đáp ứng mô-men xoắn cao (cấp ms)
Khả năng chống kéo cho mục đích sử dụng đa năng

Hệ thống điều khiển tời hàng hải

Tời cáp chính 10.000m của tàu nghiên cứu khoa học Xiangyanghong yêu cầu:

Hài<3% để ngăn chặn nhiễu điện từ
Phối hợp mô-men xoắn đa máy có độ chính xác cao
Hài dẫn và bức xạ cực thấp

Ứng dụng trong lĩnh vực dầu khí

Câu hỏi thường gặp

Điều khiển mô-men xoắn trực tiếp là gì?

Điều khiển mô-men xoắn trực tiếp (DTC) là một phương pháp điều khiển động cơ tiên tiến, điều chỉnh trực tiếp mô-men xoắn và từ thông mà không yêu cầu các phép biến đổi tọa độ phức tạp. Nó cung cấp phản hồi mô-men xoắn nhanh và hiệu quả cao bằng cách giảm thiểu tổn thất chuyển mạch.

Những lợi ích của việc điều khiển mô-men xoắn trực tiếp là gì?

Phản hồi mô-men xoắn và từ thông nhanh với các thay đổi tham chiếu
Hiệu quả cao với tổn thất chuyển mạch được giảm thiểu
Không có vượt quá trong phản hồi bước
Không yêu cầu biến đổi tọa độ động
Không cần bộ điều biến riêng
Không cần bộ điều khiển dòng PI hoặc điều chỉnh
Quá trình chuyển mạch ngẫu nhiên làm giảm tiếng ồn có thể nghe được
Bù tự động cho các biến thể điện áp DC
Đồng bộ hóa nhanh với các máy quay

Loại động cơ nào tương thích với bộ biến tần?

Động cơ cảm ứng AC ba pha tương thích, tốt nhất là động cơ cấp biến tần với cách điện 800V cho bộ biến tần cấp 200V hoặc cách điện 1600V cho bộ biến tần cấp 400V. Luôn khớp bộ biến tần với thông số kỹ thuật của động cơ.

Những lý do phổ biến gây ra hỏng động cơ là gì?

Các nghiên cứu trong ngành cho thấy: 41% liên quan đến ổ trục, 37% liên quan đến stato, 10% liên quan đến rôto và 12% các nguyên nhân khác.

Làm thế nào để bạn chọn một VFD?

Xem xét các thông số kỹ thuật của động cơ, yêu cầu ứng dụng, điều kiện môi trường và các tính năng cần thiết như phanh, giao thức truyền thông và độ chính xác điều khiển.
