Giải pháp

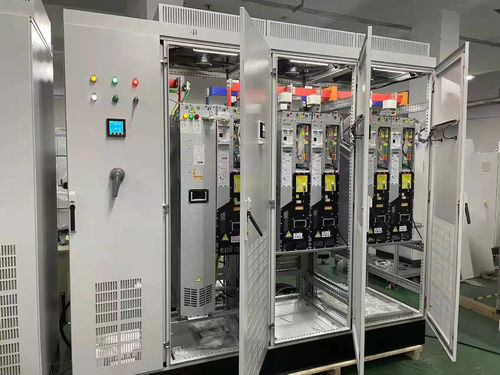

Electric Motor Test Bench/dynamometer là khu vực ưu tiên cho Inomax 4Q regenerative drive. Tôi sẽ chia sẻ với các bạn một vài chi tiết.   Đưa ra dự án xe thử nghiệm động cơ Thang thử động cơ điện bao gồm 2 động cơ, một là MUT (Động cơ đang được thử nghiệm), một là DM (Động cơ lái xe). Trong quá trình thử nghiệm, bộ điều khiển điều khiển tốc độ và mô-men xoắn của động cơ.Một động cơ hoạt động trong chế độ động cơHệ thống có thể nhận ra các tính năng: 1- Độ bền động cơ và tính chất cơ học 2.Tăng nhiệt độ động cơ và hiệu suất quá tải 3.Động cơ lĩnh vực làm suy yếu hiệu suất và hiệu quả, yếu tố sức mạnh 4Hiển thị điện áp, dòng, mô-men xoắn, tốc độ, công suất đầu ra và hiệu quả trong thời gian thực Lựa chọn VFD cho dự án xe thử động cơ   1Đơn vị điện Để đảm bảo mô-tơ dẫn ra mô-men xoắn không đổi, giữ cho điện áp xe buýt DC ổn định và giảm nhiễu trong trang web, chọn Inomax AFE (Active Front End) làm máy thẳng,Máy chỉnh AFE Inomax áp dụng IGBT để thay thế máy chỉnh diode, đi kèm tiêu chuẩn với bộ lọc LCL, đầu vào THDi < 5%. Khi xe thử nghiệm xe máy đang làm việc, một động cơ là dưới chế độ lái xe, các chế độ tái tạo khác, do đó có thể chọn nhỏ công suất chỉ định rectifier Chuyển đổi sử dụng đơn vị điện 2pcs, phạm vi tần số đầu ra là 0 ~ 1000Hz, độ phân giải tần số là 0.01Hz, thời gian phản hồi mô-men xoắn vòng mở ít hơn 20ms.   2- Đơn vị điều khiển. Đơn vị điều khiển máy chỉnh (RCU) và đơn vị điều khiển biến tần (ICU), thông qua cáp truyền động,ba mô-đun đầu ra uvw cùng một lúc thông qua lò phản ứng và sau đó kết nối đầu ra để điều khiển một động cơ duy nhất   Ưu điểm của động cơ tái tạo Inomax 4Q cho băng nghiệm động cơ   1Hiệu ứng tiết kiệm năng lượng đáng kể Năng lượng cơ học được tạo ra bởi động cơ chính được chuyển đổi thành năng lượng điện và được đưa trở lại lưới điện.   2Đặc điểm tải hai chiều tốt Cung cấp khả năng tải liên tục hai chiều để thích nghi với các thử nghiệm cơ học quyền lái khác nhau.   3Phạm vi thích nghi tốc độ rộng Về cơ bản, mô-men xoắn tải định số có thể được cung cấp từ tốc độ bằng không đến 5-6 lần suy yếu trường.   4Tốc độ phản ứng mô-men xoắn cao Tốc độ phản ứng mô-men xoắn của máy đo động lực điện có thể đạt mức ms, và nó được sử dụng trong ngành công nghiệp tải mô phỏng và năng lượng mới.   5. Cung cấp khả năng chống kéo Có thể được sử dụng như một nguồn điện, chẳng hạn như hiệu quả cơ khí lực kéo, máy phát điện lực kéo, một máy cho nhiều mục đích   6, một loạt các chức năng bảo vệ Cung cấp các chức năng bảo vệ khác nhau như mất pha, điện áp quá cao, dòng điện quá cao, tốc độ quá cao, vv, để bảo vệ máy đo động lực và các bộ phận thử nghiệm.

Tập đoàn Shougang là một trongtop 5 siêu lớnCác nhà sản xuất thép ở Trung Quốc và cũng là một doanh nghiệp nhà nước. Sản xuất thép hàng năm khoảng40 triệu tấn.   Sự hợp tác của chúng tôi với Shougang dựa trên dự án cải tạo. Họ có nhu cầu cao của các ổ đĩa tần số mới, phải có chất lượng và hiệu suất tốt hơn hoặc bằng ABB, và giá cả cạnh tranh hơn. Có nhiều hơn10 đồng nghiệptham gia cuộc đấu thầu. Sau nhiều lần so sánh và chiếu, chúng tôi giành được giải đấu. Vì dự án chuyển đổi chỉ có thể được hoàn thành trong thời gian ngừng sản phẩm, các dự án hiện đã hoàn thành bao gồm:Nhà máy cán nóng Shougang 1580, thay thế ACS800 của ABB, dải điện áp từ 380V-690V, công suất tối thiểu 55KW, công suất tối đa 2000KW,Bao gồm các quá trình cuộn, mở cuộn, thẳng và cân bằng;Các mô hình mà chúng tôi cung cấp bao gồm ổ đĩa đơn, ổ đĩa đa mô-đun và ổ đĩa tái tạo 4-quadrant.Shougang 1580 cuộn dọc cán nóng, được thay thế bởi Siemens 6SE70, tất cả đều có giao tiếp ProfibusDP;Thay thế cần cắm 90 tấn cho thép, thông tin liên lạc là Profinet, Siemens 1513PLC, Đáng tin cậy, hiệu quả, hiệu quả chi phí.Chúng ta giữ lời hứa. Là một nhà sản xuất chuyên nghiệp cho ổ tần số với hơn 12 năm kinh nghiệm trong ngành, Inomax cung cấp: 1Ứng dụng tần số cho Metalgury, Marine, Mining, Oil & Gas, HVAC, v.v.2, Các ổ đĩa đặc biệt cho máy cuộn / mở cuộn, cho cần cẩu tháp, cho máy CNC, cho máy bơm BCP.2, Nhà cung cấp giải pháp hoàn chỉnh cho các dự án ứng dụng khác nhau. Inomax là đối tác đáng tin cậy trên toàn thế giới của bạn trong các động cơ tần số AC, AC servo drive và máy biến tần bơm năng lượng mặt trời,Chúng tôi hoàn toàn hướng tới mục đích ban đầu của chúng tôi là tập trung vào khách hàng tập trung vào việc cung cấp trải nghiệm tốt nhất cho khách hàng, tạo ra giá trị, kiên trì với từng chi tiết nhỏ, nhấn mạnh vào việc xây dựng sự tự tin và tin tưởng, và mang lại lợi ích và giá trị lớn nhất cho khách hàng của chúng tôi!

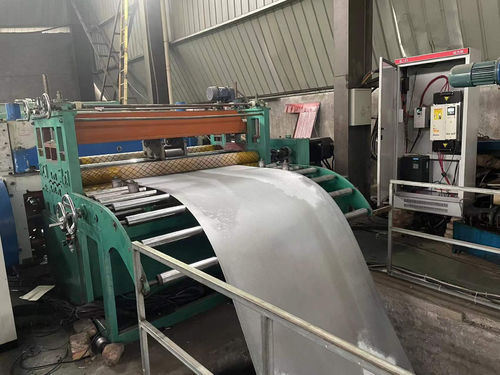

Máy cắt tấm thép là một thiết bị cắt theo chiều dọc các vật liệu cuộn dây kim loại rộng. Nó được sử dụng để cắt các vật liệu cuộn dây kim loại: như thép dải, thép không gỉ, dải đồng,tấm nhôm, v.v. Các nhà điều hành thị trường, nhà máy cán, ngành công nghiệp điện, ô tô, các bộ phận đóng dấu, v.v.).thiết bị này cuộn lưỡi dao tròn trên tấm để hoàn thành một loại mới vô hạn dài cắt giảm hành động.   Cấu trúc máy cắt: Nó bao gồm mở (lật), vị trí cho ăn, cắt và cắt, xoắn (cuộn) và các thiết bị khác.Chức năng chính của nó là cắt vật liệu cuộn rộng thành một chiều rộng hẹp và một kích thước nhất định của vật liệu cuộn để chuẩn bị cho các quy trình chế biến khác trong tương lai.   Khi các nhà sản xuất máy cắt kim loại thiết kế dây chuyền sản xuất máy cắt kim loại, họ đặc biệt thiết kế một sơ đồ cấu trúc tích hợp,có thể cải thiện đáng kể độ cứng của cấu trúc cơ khíTuy nhiên, cấu trúc này phụ thuộc vào độ chính xác điều khiển tốc độ và mô-men xoắn của động cơ.Thông qua tốc độ tuyệt vời và mô-men xoắn điều khiển chế độ của ổ đĩa hiệu suất cao, nó không chỉ cải thiện hiệu quả sản xuất, mà còn làm giảm tỷ lệ thất bại cơ khí và chi phí bảo trì.   Thiết bị như mở vòng, cắt và cắt, cuộn (cuộn), mạ và các thiết bị khác cần phải được trang bị động cơ và trình điều khiển.Các máy định vị và máy cho ăn cạnh cần được trang bị hai động cơ và trình điều khiển, và mỗi bộ phận truyền tải được điều khiển bởi một động cơ servo.   8pcs Inomax ACS880 điều khiển động cơ servo và giao tiếp với PC thông qua Profinet để nhận ra tốc độ và mô-men xoắn chế độ kiểm soát.   Động cơ đã được kết nối với máy trong quá trình gỡ lỗi chung tại chỗ.Việc xác định động không thể đạt được hiệu ứng xác định chính xác. Inomax ACS880 lái xe có thể thực hiện xác định tĩnh trên cơ sở của động cơ dừng lại và không quay,và xác định chính xác các đặc điểm của dữ liệu động cơ để xây dựng một mô hình động cơ chính xácĐể cho phép động cơ thực hiện điều khiển mô-men xoắn trực tiếp để đạt được hiệu quả điều khiển tốt hơn.   Inomax ACS880 trình điều khiển có hiệu suất vượt trội và có thể điều khiển servo motor để sản xuất mô-men xoắn cao ở tốc độ thấp,đáp ứng các yêu cầu của các điều kiện làm việc phức tạp khác nhau tại các địa điểm ứng dụng khác nhau. Và giao tiếp với PC bằng cách giao tiếp Profinet và trao đổi dữ liệu trong thời gian thực, có thể đảm bảo hoạt động ổn định và đáng tin cậy của hệ thống tổng thể của máy cắt.Và khi điều khiển máy cắt, dây chuyền mài và dây chuyền mài với yêu cầu căng cao, tấm thép sẽ được mở ra để kiểm soát căng,Các tấm sẽ tự nhiên dao động trong môi trường này, người lái xe tăng chức năng ức chế rung động trong chế độ mô-men xoắn ngay cả khi máy chạy ở tốc độ rất thấpTình trạng vẫn ổn định., và tấm không có rung động.   Ưu điểm chính của Inomax ACS880:   1Hiệu suất tuyệt vời và chức năng phong phú   ACS880 là một đầu biến điều khiển mô-men xoắn trực tiếp hiệu suất cao, cung cấp cho khách hàng hiệu suất tuyệt vời và chức năng phong phú.thích hợp cho tất cả các loại ứng dụng phức tạp.   2 hiệu suất cao   ACS880 sử dụng công nghệ điều khiển mô-men xoắn trực tiếp, có phản ứng mô-men xoắn nhanh và điều khiển chính xác tốc độ cao để đảm bảo hiệu suất điều khiển vượt trội.   3 Động cơ đồng bộ và động cơ cảm ứng   ACS880 VFD không chỉ có thể điều khiển động cơ cảm ứng không đồng bộ, mà còn có thể điều khiển động cơ servo đồng bộ,Động cơ servo không đồng bộ và động cơ mô-men xoắn với phản hồi hoặc không có phản hồi để đạt được sự thích nghi hoàn hảo của động cơ.   4 Thiết kế mô-đun và nhỏ gọn   Thiết kế hình sách, kích thước nhỏ, kế hoạch đa mô-đun có sẵn cho hơn 160KW. Các tùy chọn bên ngoài bao gồm thiết bị như choke đầu vào,Bộ lọc đầu vào và điện trở phanh cho các cấu hình hệ thống khác nhau.   5 Phần mềm hiệu suất cao   Thông qua phần mềm giám sát đặc biệt, nó có thể theo dõi tình trạng của động cơ và người lái xe, theo dõi tốc độ làm mới của mức độ điều khiển chuyển động cao cấp trực tuyến,và trực quan phân tích vấn đề của ứng dụng thực địa.

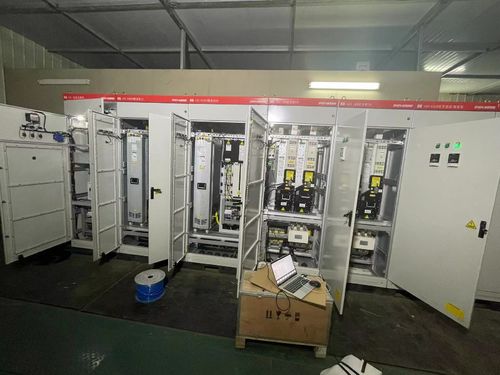

Về máy cán trong luyện kim, năm ngoái chúng tôi đã thực hiện một dự án trong một nhà máy stell ở tỉnh Henan năm ngoái, đó là ứng dụng động cơ tái tạo của chúng tôi trong dự án máy quay lại 20 cuộn.Tổng cộng 4 động cơ: 1 bộ động cơ xoay chính 1900kW,2 bộ động cơ 2000kW và một động cơ 250kW.Điện áp đầu vào của biến tần của chúng tôi là 690VAC.Tần số định danh của động cơ cuộn chính là 18,2hz, tần số hoạt động tối đa là 56,6hz, tần số định danh của động cơ cuộn là 12,7hz, tần số hoạt động tối đa là 48,2hz,độ chính xác điều khiển căng ít hơn 1%, tốc độ dây chuyền lăn tối đa là 600m/min và điện áp định số của động cơ là 660V.Thiết kế của chúng tôi cho dự án này là 5pcs AFE + 16pcs SMM biến tần.

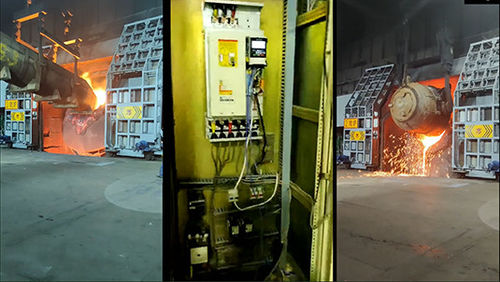

Yêu cầu chuyển đổi cho hệ thống điều khiển AC VFD:​​(1) Máy chuyển đổi nghiêng cơ học có thể quay liên tục 360 °, được điều khiển bởi 4 bộ động cơ tần số biến 90KW và có thể dừng lại ở bất kỳ vị trí nào một cách chính xác.Nó cũng nên có hiệu suất điều chỉnh tốc độ theo yêu cầu của quy trìnhVị trí nghiêng của nó có thể có một số yêu cầu liên kết với các thiết bị liên quan như xăng oxy, xe chén và nắp hút khói; (2) Trong quá trình vận hành, phải có sự an toàn và độ tin cậy tối đa.Máy nghiêng phải có thể tiếp tục hoạt động trong một thời gian ngắn và duy trì nó cho đến khi kết thúc lò thép đầu tiên. (3) Máy nghiêng phải có sự linh hoạt tốt để đệm tải cú sốc và rung xoắn được tạo ra bởi khởi động và phanh   Giải pháp: Vì 4 động cơ này được kết nối chặt chẽ, tốc độ của tất cả các động cơ được yêu cầu hoàn toàn đồng bộ, do đó, việc truyền tải của 4 động cơ áp dụng điều khiển chủ / nô lệ,và dữ liệu được truyền giữa 4 ổ đĩa thông qua truyền thông nội bộ. Máy biến đổi được sử dụng như một máy chủ, điều chỉnh tốc độ và thiết lập mô-men xoắn đầu ra.và hoàn toàn giải quyết vấn đề "nodding" và "rắc" gây ra bởi hoạt động không đồng bộ của động cơ.   Công suất chuyển đổi của nhà máy thép Henan Yaxin là 100t, động cơ nghiêng của máy chuyển đổi là 4 bộ động cơ chuyển đổi tần số 90kW,và các động cơ lance oxy là 2 bộ 75kW động cơ chuyển đổi tần số; hệ thống điều khiển trên sử dụng PLC dòng 90-70 của GE. Giữa 4 ổ đĩa, chủ gửi một lệnh điều khiển cho nô lệ, và nô lệ chấp nhận các lệnh bắt đầu và dừng và giá trị đặt của mô-men xoắn được chủ gửi để hành động.Khi một nô lệ nào đó thất bại, nó không ảnh hưởng đến giao tiếp và hành động của chủ nhân và các nô lệ khác, vì vậy nó có thể tiếp tục chạy cho đến khi thích hợp cho bảo trì; khi chủ thất bại,slave nhận được một tín hiệu để chuyển sang chủ để làm cho hệ thống hoạt động bình thường, chờ đến thời điểm thích hợp để sửa chữa thiết bị bị lỗi. Vì AC VFD là một tải có mô-men khởi động cao, điều khiển mô-men quay trực tiếp được áp dụng, chế độ dừng là chế độ dừng ván,và một máy đạp và điện trở phanh được sử dụng để hấp thụ năng lượng phản hồi.
